Как сделать трап

Душевая кабинка без бортиков своими руками: как установить трап для душа, фото, видео

Многие мечтают иметь в ванной душевую кабинку, это и удобно, и стильно, и экономично. Поэтому когда начинается ремонт, зачастую хозяева избавляются от ванной в пользу душа. Кабинки стоят недешево, но есть альтернатива – сделать ее самостоятельно. Одним из главных условий долгой эксплуатации является монтаж трапа для отвода воды. В этой статье мы рассмотрим какие есть виды и как правильно его устанавливать.

Обустройство душевого трапа

  • Преимущества и недостатки трапа для душа
  • Разновидности душевых трапов
  • Основные принципы монтажа
  • Как установить трап для душа под плитку или мозаику?
  • Несколько полезных советов

Душевой трап представляет собой небольшое по размерам сантехническое устройство, собирающее и отводящее в канализацию стекающую на пол воду. Многим наверняка доводилось видеть его где-нибудь в душе, хотя не все знают, что это устройство называется именно «трап»: небольшое отверстие круглой или квадратной формы, закрытое решёткой. Пол вокруг него имеет небольшой уклон, заставляющий воду стекать в трап.

Трап принципиально устроен так же и выполняет ту же функцию, что и слив ванной: собирает и направляет воду в канализацию, защищает её от попадания посторонних предметов и изолирует помещение от проникновения неприятных запахов из труб.

Преимущества и недостатки трапа для душа под плитку

Трап позволяет обустроить полноценный душ без использования душевого поддона. Вместо банального белого «корытца» небольшое декоративное отверстие в полу. Это открывает много интересных возможностей:

  • Трап помогает сделать душ в ограниченном пространстве, где не может поместиться даже самый маленький поддон.
  • Противоположный случай: душевое помещение большое или несколько рядом оборудованных душевых. Трап будет здесь самым простым и удобным решением, чтобы отводить воду в канализацию.
  • Трап устанавливается там, где на пол может проливаться вода. Например, в раздевалке перед душевой, в помещениях, где установлена стиральная машина или тому подобное оборудование.
  • Использование трапа вместо поддона или ванны открывает очень интересные возможности для дизайна.

Недостатки следуют из достоинств:

  • Монтаж трапа включает в себя множество операций и занимает много времени. Установка поддона неизмеримо проще и быстрее.
  • Хотя стоимость самого трапа меньше, чем поддона, для его правильной установки может потребоваться много дополнительных материалов. Стоимость монтажа тоже имеет значение. В итоге очень часто оказывается дешевле использовать душевой поддон.
  • Душевой трап – простое, надёжное и долговечное устройство. Если же по каким-то причинам возникнет необходимость его замены, будьте готовы к сложному и дорогостоящему ремонту.

Разновидности душевых трапов

Трапы различаются конструкцией в зависимости от места установки:

  • Трапы для установки на некотором расстоянии от стен, или точечные.
  • Угловые. Приспособлены для установки в углу помещения; могут иметь треугольную форму.
  • Пристенные трапы, решённые в виде щели для сбора вода на стыке стены и пола.
  • Линейные трапы или душевые лотки.

Эти четыре вида трапов различаются «геометрией» пола, в котором они установлены.

Так, уклон пола вокруг точечного трапа должен быть с четырёх сторон. Если трап расположен в углу, уклон образуется двумя плоскостями, направленными в сторону к трапу. Для отвода воды в сторону линейного или пристенного трапа достаточно одной наклонной плоскости.

Каждый из этих видов выпускается в разных размерах, из разных материалов, с разной формой видимой части, что ещё больше расширяет выбор.

Кроме этого трапы для душа под плитку различаются:

  • По диаметру канализационной трубы, к которой они подключаются. Для душа в быту обычно используются устройства с диаметром подключения 40 или 50 мм.
  • Трап может иметь горизонтальный или вертикальный выпуск. В первом случае канализация присоединяется сбоку, а во втором – снизу.
  • Большинство трапов имеют гидрозатвор, однако есть устройства с «сухим» затвором. Если трапом долго не пользуются вода в гидрозатворе высыхает и неприятные запахи начинают проникать из канализации в помещение. В устройствах с «сухим затвором» эта проблема решается с помощью специальных заслонок.
  • Существуют конструкции с регулируемой высотой горловины. Более компактные модели должны монтироваться строго на высоте поверхности стяжки.

Чтобы правильно выбрать трап, нужно учесть его будущее расположение и все особенности установки.

Основные принципы монтажа трапа для душа в полу

Давайте более подробно рассмотрим, как устанавливается трап для душа под плитку. Для лучшего понимания можно всю задачу по монтажу разбить на несколько более частных задач:

  • Выбор оптимального расположения трапа и его подключение к канализации.
  • Создание пола нужной геометрии: подготавливается поверхность чернового пола с нужными уклонами в сторону трапа.
  • Окончательная отделка финишными материалами, чаще всего керамической плиткой.
Читать еще:  Устройство душевой кабины с поддоном

Теперь о решении этих задач более подробно.

Подключение душевого трапа к канализации

Канализация является частью инженерной системы дома и должна сооружаться в соответствии с требованиями нормативов. В частности, СНиП 2.04.01-85* устанавливает уклон прокладки труб диаметром 40-50 мм в бытовой сточной канализации равным 3 см на каждый метр трубы.

В большинстве случаев место для расположения трапа приходится выбирать отталкиваясь именно от имеющихся возможностей подключения его к канализации. Если нужно «сэкономить» высоту помещения следует делать горизонтальные участки труб как можно короче. А для этого место для трапа выбирают поближе к стояку.

Подготовка поверхности пола

Поверхность пола должна иметь уклон в сторону воронки трапа. Если речь идёт об устройстве душа, для быстрого отвода воды уклон должен быть равен 1,5-3 см на один метр длины пола. Там, где трап устанавливается «на всякий случай», например, в раздевалке перед душем и т.п., уклон может быть меньше.

Совет: не делайте уклон больше 3 см. На таком полу будет неудобно стоять, возрастает риск поскользнуться.

Толщина всей конструкции пола должна быть такой, чтобы в ней можно было разместить сам трап и отходящие от него трубы с необходимым уклоном.

Чистовая отделка пола

Сложность состоит в том, что пол вокруг трапа для душа под плитку имеет уклон, направленный к отверстию для воды. На небольшом пространстве пола уклоны на соседних участках будут направлены по-разному. Как облицевать столь сложную поверхность плоской и негибкой керамической плиткой?

Наиболее простой ответ: использовать мозаику. Маленькие размеры элементов мозаики позволят очень плавно покрыть этим материалом даже коническую поверхность.

Не всякая плитка или мозаика годятся для отделки пола в душе. Чтобы не ошибиться, ищите такой материал, который обладает сразу двумя плохо сочетающимися свойствами:

Плитка для пола (особенно мокрая) не должна быть скользкой.
Поверхность не должна сильно пачкаться и за ней должно быть легко ухаживать.
В каждом конкретном случае эти три принципа реализуются по-своему.

Как установить трап для душа под плитку или мозаику?

Для монтажа трапа для душа в полу под плитку вам потребуются следующие материалы и инструменты:

  • Трап с боковым подключением.
  • Трубы и сопутствующие детали для подключения трапа к канализации.
  • Кирпичи для выкладывания бортиков будущего поддона.
  • Плиточный клей в количестве, достаточном для изготовления из кирпича поддона и облицовки его мозаикой.
  • Гидроизоляция.
  • Инструменты для работы с клеем: вёдра, шпателя, миксер.
  • Измерительные инструменты: рулетка, уровень.
  • Плитка или мозаика для облицовки поверхности поддона и затирка для швов.

1. В соответствии с вышеизложенными рекомендациями определяем место установки трапа.

2. Собираем из труб и отводов трубопровод подходящей конфигурации и подключаем трап к канализационному стояку. С помощью крепёжных хомутов закрепляем трубу в нужном положении.

3. По форме стеклянных шторок душевого уголка размечаем на полу наружный периметр будущего поддона.

4. Делаем из кирпича бортики нужной высоты.

5. Внутри получившегося пространства устанавливаем штукатурные маяки так, чтобы получить необходимый уклон пола в сторону трапа. Высоту установки маяков делаем такой, чтобы после облицовки плиткой или мозаикой трап оказался на 1-2 мм ниже поверхности.

6. Заливаем стяжку внутри бортиков по маякам. Даём ей подсохнуть несколько дней.

7. Проверяем форму получившейся поверхности и, если всё в порядке, наносим слой гидроизоляции.

8. После высыхания гидроизолирующего материала можно выполнять облицовку. Начинать укладывать мозаику нужно от трапа. При этом подрезка плитки или мозаики при необходимости делается у стен и смотрится более эстетично, чем подрезка у трапа. По этой же причине следует выбирать трап не круглой, а квадратной или прямоугольной формы.

9. Плиточный клей должен сохнуть минимум 24 часа. После чего можно затирать межплиточные швы.

10. Отмываем поверхность от остатков затирки, удаляем с трапа защитную плёнку. Монтаж поддона и трапа закончен. Можно приступать к установке шторок.

Несколько полезных советов

  • Фасонину для канализационных труб покупайте с запасом. Конфигурацию трубы трудно просчитать заранее.
  • Видимые части трапа заклейте на время монтажа малярным скотчем, чтобы не испортить его внешний вид.
  • Для уменьшения расхода плиточного клея при изготовлении стяжки можно использовать подходящий наполнитель (щебень, битый кирпич, керамзит).
  • Маяки после схватывания стяжки нужно удалить, а поверхность заровнять.
  • Если использовать красный полнотелый кирпич, стяжка будет твердеть быстрее.
  • Для заполнения межплиточных швов нужна высококачественная эпоксидная затирка, пригодная для использования в бассейнах.

Монтаж трапа для душа в полу под плитку включает множество операций, но в целом его вполне можно сделать самостоятельно. Главное – не торопиться и выполнить работу на каждом этапе максимально тщательно. опубликовано econet.ru

Читать еще:  Душевая своими руками в частном доме

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Выбор оборудования

Перед тем как начнется установка трапа, важно правильно его выбрать. Непосредственно перед покупкой оборудования обратите внимание на такие особенности:

Направление отвода воды.

  • Диаметр отвода. Зачастую существует 2 варианта: Ø 50 мм и Ø 110 мм. Все зависит от того, какого диаметра канализационные трубы в системе.
  • Высота трапа будет зависеть от высоты пола, куда он будет установлен.

Если в комплекте не предусмотрен гидравлический затвор, его нужно купить отдельно. Тут два варианта: прибор с сухим затвором или механическим. В случае пересыхания гидрозатвора, неприятный запах будет блокироваться сухим или механическим затвором.

Как выбрать душевой трап или лоток

Главная разница между лотком и трапом в площади поверхности сбора воды. Но это не значит, что пропускная способность лотка выше, чем у трапа – выход на канализационную трубу у них одинаковый. В практическом плане разница ощущается по большей части при монтаже – уклон плитки к трапу нужно делать больший.

Всегда много споров о том, есть ли смысл покупать так называемый «сухой» трап или лоток с клапаном, перекрывающим запах из канализации в душевую. На FORUMHOUSE общее мнение склоняется в сторону «смысл есть». Если уехать на пару недель, вода из гидрозатвора испарится, и все неприятные запахи будут в душевой. Для загородного жилья это особенно актуально.

Еще: не надо экономить на трапах и покупать их за 300-500 рублей. Такие обязательно начнут протекать, протечки приведут за собой грибок и плесень.

Обустройство душа

До недавнего времени большой популярностью пользовались душевые боксы. Они весьма удобны в использовании, но основным их недостатком является громоздкость. Не во всех ванных комнатах удается разметить такую объемную конструкцию.

Поэтому все чаще можно встретить душ, не имеющий четких границ. Для его обустройства необходимо изготовить особую сливную систему – трап. Такая сантехническая конструкция обеспечивает:

  • быстрый сток использованной воды в канализационные системы;
  • задержку крупного мусора, что предотвращает засоры в трубах;
  • надежную герметизацию стыка душевой зоны с основным полом помещения;
  • предотвращение попадания неприятных запахов из канализационной системы.

Также трап обеспечивает легкий доступ к трубам, при необходимости проведения ремонтных работ или ревизии канализационной системы.

Инструменты и материалы для монтажа душевой

Чтобы сделать душевую без поддона со сливом в полу как можно безопаснее и грамотнее, согласно пошаговым инструкциям для монтажа, следует использовать определенный набор инструментов и особые материалы.

  1. В монтажных работах не обойтись без уровня. Удобнее использовать лазерный. Пригодятся еще и маркер для разметки, рулетка. Для монтажа слива нужны трубы из пластика 5 см диаметром и сама конструкция трапа.
  2. Для монтажа подиума нужны будут кирпичи или металлические направляющие, гипсокартон.
  3. Из материалов нужна будет гидроизоляция. В этой роли может выступать битумно-полимерная мастика. Ее наносят на пол и стены по бокам душевой после стяжки обычной гладилкой или кистью. Лучше наносить в 2 слоя и оставлять на 1-2 суток для высыхания.
  4. На пол можно проложить слой рубероида или любой битумно-полимерный рулонный материал.
  5. Для стяжки нужно заранее подготовить специальный раствор на основе цемента с добавлением песка, керамзита или другого пористого материала.
  6. Для верхнего слоя понадобится декоративная плитка и специальный клей.

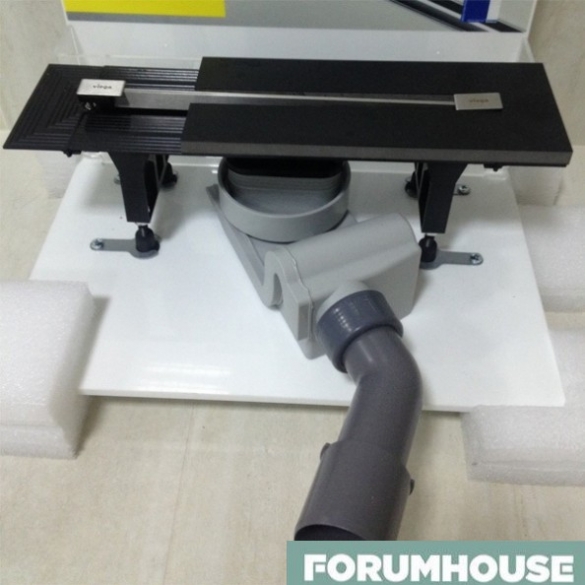

Точечный или линейный слив – особенности монтажа

Линейный трап представляет собой конструкцию из нескольких составляющих, они перечислены снизу вверх:

  • комплект ножек;
  • ультра низкая S – база (вращаемая);
  • карьер, редуцир;
  • рамка;
  • решетка.

Снаружи в полу после монтажа будет видно решетку прямоугольной формы. Первоначально нужно определить размер и форму душевой, нарисовать чертеж.

Далее делать нужно так:

  1. На бетонном полу помещения установить по размеру душевой ограничители (можно использовать доску).
  2. Залить пол снаружи стяжкой, оставив уровень самой душевой ниже. Минимальная монтажная высота 52 мм. Нужно, чтобы конструкция помещалась в глубину. Важно, здесь можно уменьшить редуцир на нужный размер, просто отпилив его. При этом нужно, чтобы уже была проложена труба для слива.
  3. Наметить и прикрутить конструкцию трапа к бетонному основанию. Выверить уровень под ноль.
  4. Подвести трубу для слива к трапу.
  5. Залить стяжкой с уклоном в 2° к трапу.
  6. Сделать гидроизоляцию в 1 или 2 слоя. Между слоями нужно выждать необходимое время для высыхания.

Теперь можно выкладывать плитку на всю площадь ванной комнаты одновременно с душевой. Следует сначала нанести плиточный клей по периметру трапа, уложить плитку, установить внешнюю рамку для решетки и зафиксировать герметиком. Затем полностью собрать внешнюю решетку трапа.

Читать еще:  Как сделать душевую кабину из плитки

Важно помнить, что внешнюю отделку трапа нужно начинать от решетки и двигаться от нее к внешнему краю и стенкам душевой. Перед этим следует выложить плиткой стены. Точечный слив обычно располагают в дальнем углу у стенки. К нему уже кладут плитку.

Перед укладкой пола следует уложить плитку на стены, чтобы после не запачкать пол материалами или не испортить его, если случайно упадет плитка со стен.

Последовательность формирования пола и точечного слива следующая:

  1. На бетонное основание уложить пенополистирол шириной 5 см. В нем сделать прорези для канализационного стока.
  2. Выполнить стяжку (высота 4 см).
  3. Уложить гидроизоляцию.
  4. Затем снова сделать стяжку. Высоты 4 см достаточно.
  5. Теперь укладывать плитку.

На этом этапе следует делать наклон к точечному сливу. Делать это следует так:

  1. Выложить плитку без клея для расчета с учетом продолжения кладки в коридор.
  2. Сделать прорези по 4 плиткам вокруг стока.
  3. Наметить лучи, расходящиеся от углов стока к углам душевых.
  4. Разрезать плитку по намеченным лучам.
  5. В итоге получается 4 сегмента. Каждый нужно выкладывать по очереди, начиная от того, который идет от входа. На этом этапе нужно формировать небольшой уклон от края душевой к стоку.

После затереть все швы. Во влажном помещении специалисты советуют использовать специальные смеси для швов с антибактериальным компонентом. Затем можно приступать к установке дверей или занавески.

Установка дверей или занавески

После того, как сделана душевая без поддона со сливом в полу по приведенным пошаговым инструкциям, можно смело устанавливать дверцы к ней или занавеску. Для душевой с трапом в полу лучше выбрать стеклянные или пластиковые двери.

  • распашными;
  • раздвижными;
  • складными.

Их следует изготовить по индивидуальным размерам душевой или купить готовые, если параметры стандартные.

Для душевой с подиумом можно смонтировать двери или остановить выбор на занавеске. Здесь не будет нужна герметичная дверь, так как высокий бордюр подиума и правильный угол наклона к сливу будут защищать от разбрызгивания воды за пределы душа.


Евроремонт от А до Я
Если Вы Умеете Держать В Руках Молоток, Шпатель, Отвертку То У Вас Есть Все Шансы Зарабатывать От
80.000 Руб/Месяц В Условиях Глобального Кризиса!

Нюансы процесса

Схема сборки трапов с прямым и косым выпусками.

  1. Расположение трапа для душа равно габаритам керамической плитки.
  2. Главную конструкцию совмещают с канализацией посредством слива. Чтобы соединения не дали течи, их надежно смазывают герметиком на силиконовой основе. На рисунке показано устройство слива, проходящее из соседнего помещения.
  3. Листы пенопласта служат хорошей изоляцией. Они держат тепло и уберегают от посторонних звуков. Основание из пенополистирола кладут на бетон.
  4. Пластиковые рейки около стен выполняют функцию направления имеющегося раствора. Позже выступают в качестве деформационных швов.
  5. Верх пенопласта закрывается смесью песка и цемента. Существенным моментом будет тщательное заполнение имеющихся пустот около основания трапа и корпуса фланца.
  6. Направляющие и фланец монтируются на одном уровне. Затем выводится бетонная стяжка. Поверхностный слой должен быть выровнен специальным устройством.
  7. Уровень наклона верхней части идет от границы стены. Разметка делается согласно имеющимся слоям: гидроизоляция, дополнительная стяжка, плитки и последующий уклон.
  8. В качестве подкладочной ткани хорошо подойдет изопласт, вырезанный в виде квадрата, выходящий за пределы фланца и имеющий отверстие по фланцу с внутренней стороны.
  9. Элемент фланца, прикрученный винтами к основанию трапа. Он обеспечивает хорошую герметичность прокладки. Винты стоит заворачивать крепко, несильно надавливая.
  10. В основании гидроизоляционного материала делается отверстие, равное трапу, немного больше фланца. Необходимо составлять запас перекрываемой прокладкой.
  11. Мембранный слой под воздействие высоких температур расплавляется, тем самым делая изоляцию максимально надежной. Стыки крепко спаивают, не оставляя места для проникновения влаги.
  12. Повышенное внимание отводится точкам соприкосновения стены с полом. Для этого в углах наплавляются особые элементы, покрывающие оба основания. Аналогично заполняются полосы, захлестывающие стены и пол.
  13. В готовое основание трапа вставляется сифон с решеткой. На месте соединения применяется уплотнительный элемент в виде кольца. Решетка в любой момент может сниматься.
  14. Чтобы сделать наклонную плоскость, нужно взять 4 направляющих и выставить их с соблюдением углового коэффициента. Он равен углу наклона пола.

Затем происходит процесс укладывания цементно-песчаной смеси. Так можно защитить решетку. Основание должно быть хорошо выровнено специальной рейкой. При необходимости раствор можно смачивать, придавая основанию безупречно ровное покрытие. Сами углы отделывают лентой для гидроизоляционных работ.

При этом учитывайте, что если применяете плитку, то кладут ее от основания трапа. Подрезать этот материал нужно осторожно и аккуратно. Удачи!
